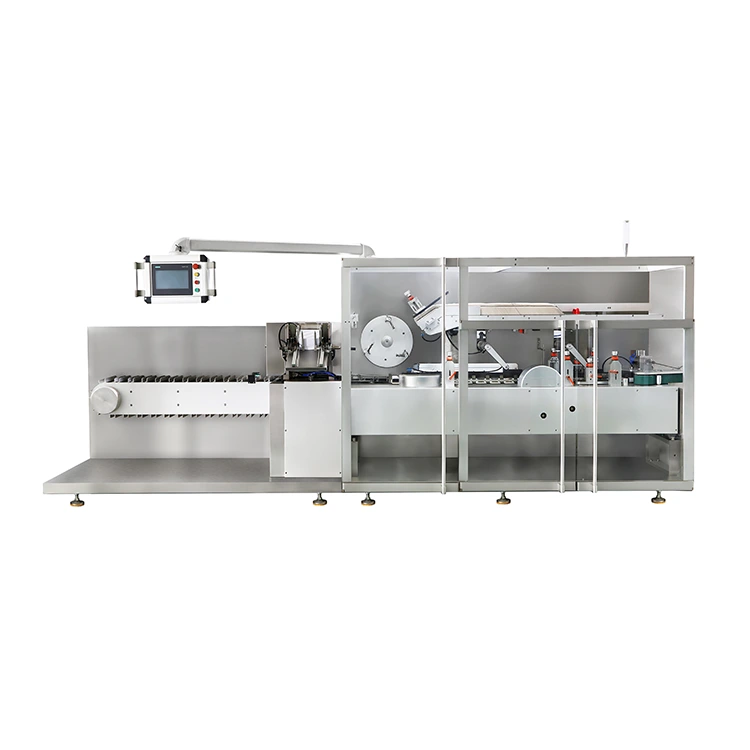

Medium Speed Cartoning Machine

中速箱詰め機は、高速生産システムに移行せずに信頼性の高いカートン梱包を必要とするメーカー向けに開発された中速自動箱詰め機です。調整可能な動作速度により、カートナーは上流ラインの実際の生産量に近いレベルで作業できるため、充填、供給、カートン化の間の安定した材料の流れを維持できます。

この機械は、特に、中量の医薬品および栄養補助食品の生産、複数の製品の運用、および稼働中に複数の製品フォーマットが変更される包装ラインに関連しています。 PLC 制御、周波数速度調整、構成可能な供給配置を備えた KDZ-130 は、生産要件に比例した機械構成を維持しながら箱詰めを自動化する簡単な方法を提供します。

中速箱詰めがより合理的な場合

最高速度が箱詰め機の適切な購入基準であるとは限りません。

上流の充填または供給プロセスで 1 分あたり中程度の数の製品しか生産されない場合、はるかに高速なカートナーを設置しても、ライン全体の生産量が自動的に増加するわけではありません。箱詰めセクションは、その前の機器とバランスをとって作業する必要があります。

中速箱詰め機は 30 ～ 80 箱/分の動作範囲をカバーしており、メーカーは生産プロセスに応じて箱詰め速度を調整する余地が広がります。

これにより、このマシンは次の場合に実用的なオプションになります。

● 医薬品の中量生産

● 栄養補助食品およびサプリメントの包装

● 複数の商品フォーマットを取り扱うライン

● 手動箱詰めからアップグレードするメーカー

● 300箱/minの能力が不要な生産ライン

● 実際のスループットに見合った設備投資が必要なプロジェクト

目的は公称最大速度ではありません。生産ラインに合わせた箱詰め作業です。

多品種生産のための現実的な選択

1 つの製品を継続的に処理する生産ラインには、複数の SKU を切り替える施設とは異なる要件があります。

たとえば、製造業者は、同じ製造日に異なるボトルまたは製品形式を梱包する必要がある場合があります。この状況では、カートナーは単にサイクル速度を最大化するだけではなく、フォーマット調整のために十分な運用柔軟性を提供する必要があります。

この箱詰め機は、レシピストレージを備えた HMI ベースの制御システムを使用しており、確立された製品設定をその後の生産実行のために保持できます。機械的な切り替え要件は依然として特定の製品とカートンの構成に依存しますが、保存された設定により、フォーマット変更時のパラメータ入力の繰り返しを減らすことができます。

上流工程に追随できるスピード

箱詰め機は、箱詰めプロセスの主要な同期動作全体で PLC 制御と周波数速度調整を使用します。

動作速度は以下に従って調整できます。

● 上流の充填または供給出力

●製品の特徴

● カートンボードの動作

●カートン寸法

● 必要な生産速度

これにより、生産管理者は上流の設備と箱詰め業者との関係をより詳細に制御できるようになります。

典型的なプロセスは次のように整理できます。

充填・供給 → 製品搬送 → カートン供給 → カートン開封 → 製品挿入 → 折り曲げ → カートン閉

必要に応じて、機械を上流のコンベアまたは供給装置に接続して、手動による製品の移送を減らすこともできます。

技術仕様

製品の供給とカートンの取り扱い

箱詰め機は、梱包される製品の特性に合わせて構成できます。 KEDE は、供給セクションを独立したコンポーネントとして扱うのではなく、上流の装置や製品の搬送条件に合わせて供給装置の配置を調整できます。

この機械は、製品の供給、カートンの開封、製品の押し込み、フラップの折りたたみ、カートンの閉鎖などの主要なカートン化作業を自動的に実行できます。

供給方向や搬送要件が異なる製品の場合、機械設計段階で供給セクションを評価および変更できます。

包装ライン別のオプション機能

中速箱詰め機は、生産プロセスで基本的な箱詰め以上のものが必要な場合に、追加モジュールを使用して利用できます。

これらの機能は不要な標準装備ではなく、実際の実装工程に合わせて選択することができます。

PLC制御と速度調整

KDZ-130 は、調整された機械動作のために周波数ドライブを備えた PLC ベースの制御システムを使用します。

制御システムは、以下に関わる主な動きを管理します。

フィード → 押し出し → カートン開封 → フラップ折り → シール

周波数調整により、機械を 1 つの固定作業速度に固定するのではなく、生産要件に応じて稼働率を設定できます。

生産量が中程度のメーカーでは、カートナーがさまざまな生産実行中に異なる速度で稼働する必要がある場合に、この柔軟性が役立ちます。

複数のSKUのフォーマット切り替え

カートンや製品が異なると、供給およびカートン化メカニズムの調整が必要になる場合があります。

KDZ-130 は、確立された製品構成に対して HMI を介してレシピ ストレージを使用できます。これにより、オペレータは、以前に構成された SKU に戻るときに、関連するマシン設定の記録を得ることができます。

KEDE は、該当するマシン構成の切り替えガイダンスも提供できます。

実際の切り替え時間は以下によって異なります。

●製品寸法

●カートン寸法

● 給餌配置

●機械調整回数

● オペレーターの精通度

B2B 調達では、すべての製品に対して 1 つの普遍的な切り替え時間を約束するよりも、この方が現実的です。

既存設備との統合

中速箱詰め機は、生産ラインで連続的な製品の搬送が必要​​な上流のコンベアや供給装置に接続できます。

KEDE は製造前に以下を評価できます。

上流出力 → コンベヤ高さ → 製品の向き → 供給位置 → カートンの積載

これは、手動の箱詰め作業を置き換えたり、既存の生産ラインに自動化を追加したりする場合に特に役立ちます。

目標は、ライン全体に不必要な変更を加えるのではなく、カートナーを既存のプロセスに適合させることです。

適切な生産シナリオ

中量医薬品ライン

上流工程が中程度の生産量で稼働している製薬メーカーにとって、KDZ-130 は高速機械構成を必要とせずに自動箱詰めを提供します。

栄養補助食品の包装

この機械は、制御されたカートンの積載と一貫した生産量が必要な栄養補助食品やその他の包装された製品に検討できます。

複数SKUの製造

複数の製品やカートンの形式を扱う生産施設は、調整可能な動作パラメータとレシピの保管から恩恵を受けることができます。

自動化のアップグレード

KDZ-130 は、手動カートン梱包から遠ざかろうとしているメーカーに、中程度の生産範囲を備えた比較的コンパクトな自動カートン梱包オプションを提供します。

よくある質問

300 箱/分の機械ではなく中速カートナーを選択する理由は何ですか?

上流の生産プロセスが中程度の速度で稼働している場合、非常に高速なカートナーはラインが使用できる以上の生産能力を提供する可能性があります。 KDZ-130 は、中程度の生産量の生産に適した 30 ～ 80 ボックス/分の範囲を提供します。

KDZ-130 はどれくらいの生産速度を達成できますか?

指定された動作範囲は 30 ～ 80 ボックス/分です。実際の出力は、製品、カートンの形式、および完全なライン構成によって異なります。

KDZ-130は医薬品の包装に適していますか?

はい。この機械は、製品、カートン、および供給要件が機械構成と互換性がある場合、医薬品および栄養補助食品の箱詰め用途に使用できます。

マシンは複数の製品形式を処理できますか?

はい。確立された製品設定に使用できるレシピストレージを使用して、複数のフォーマットを構成できます。機械的な切り替え要件は、特定の製品およびカートンによって異なります。

カートナーは当社の既存の充填機に適合しますか?

KDZ-130 は、上流の供給およびコンベヤ装置に接続するように構成できます。 KEDE は、プロジェクト設計中にコンベアの高さ、製品の搬送、および出力要件を評価します。

KDZ-130はどのようなカートンサイズに対応できますか?

標準的なカートンのサイズ範囲は 70 ～ 250 × 25 ～ 100 × 12 ～ 90 mm です。標準範囲外のカートンについては、特別な構成を評価できます。

チラシインサーターやコーディングシステムを後から追加することはできますか?

KDZ-130 は、インクジェット コーダー、リーフレット フォルダーおよびインサーター、ホットメルト接着システムなどのオプション モジュールを使用して構成できます。好ましい構成は通常、製造前に決定されます。

KEDE は出荷前にマシンをどのようにテストしますか?

KEDEは、出荷前に合意された機器仕様に従って、機械の動作テスト、速度チェック、空気圧および電気検査、その他の機能テストを実施できます。
