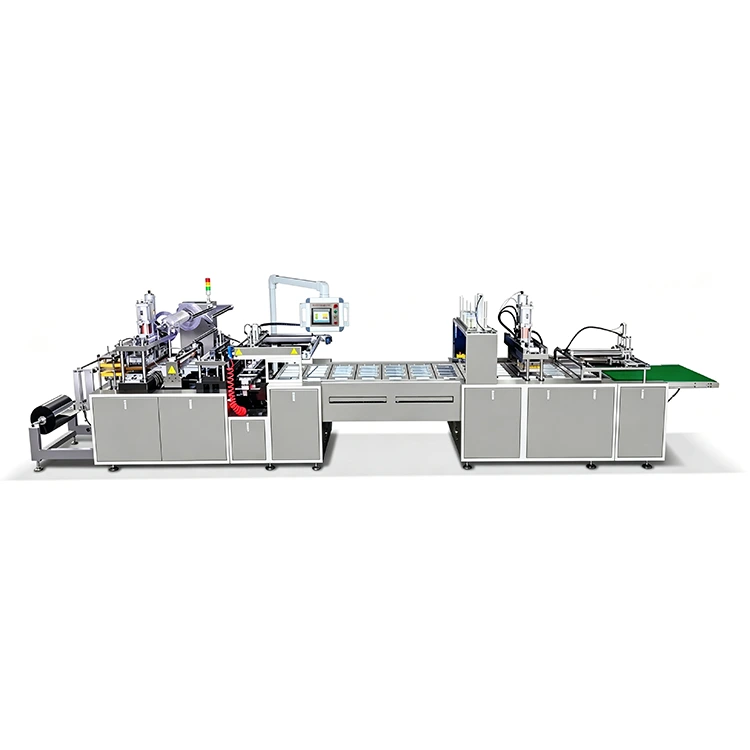

自動電池紙ブリスター成形シール機

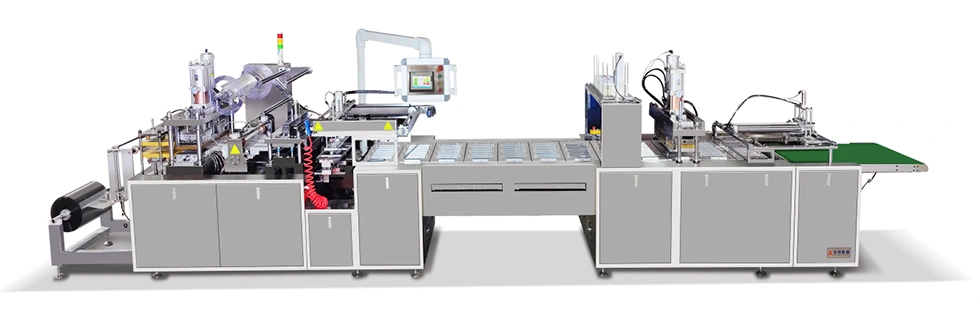

自動バッテリー紙ブリスター成形シール機は、ハーフカバーカード付きブリスター包装に平板成形およびシール構造を使用します。

包装プロセスは、PVC/PET シートを加熱してキャビティを形成することから始まります。次に、形成されたブリスターが切断されてチェーン プレートに移され、そこで製品がロードされ、印刷された紙カードが配置されます。完成したパックが排出される前に、ヒートシールによってブリスターがカードに接着されます。

主なプロセスは次のとおりです。

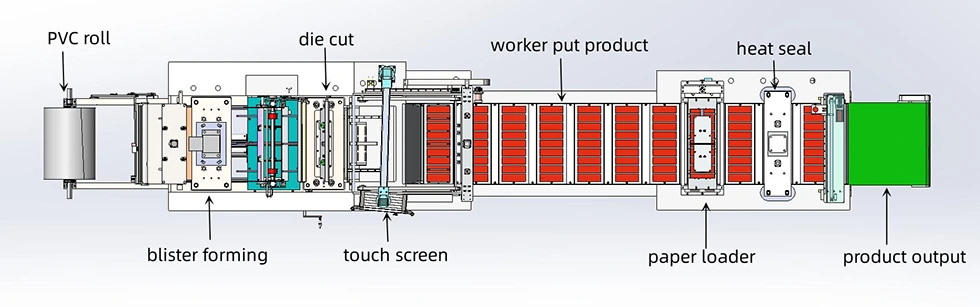

PVC/PET 加熱 → ブリスター形成 → サーボトラクション → ブリスター切断 → スクラップ回収 → ブリスター移送 → 製品ローディング → 紙カード配置 → ヒートシール → 完成パック出力

手動による製品の積み込みは標準プロセスに含まれていますが、残りの梱包作業は機械的に調整されます。

1 台のマシンでさまざまなカード製品に対応

当社の自動バッテリーペーパーブリスター成形シーリングマシンは、さまざまな形状、サイズ、包装要件を持つ製品に適しています。

実際の製品の寸法とカードのレイアウトに応じて、成形エリアとツールを選択できます。

このため、バッテリーペーパーブリスター成形シーリングマシンは、複数の種類のカード製品を扱うメーカーや契約梱包業者にとって特に重要です。

制御された加熱とブリスター形成

一貫した成形は、温度の安定性と材料の牽引力に大きく依存します。

AC-600Machine は、成形セクションとヒートシールセクションに別々の加熱電力を使用し、温度制御は機械の制御システムによって管理されます。

成形セクションの定格は 3.5 kW × 2 ですが、ヒートシール セクションは 4 kW の加熱電力を使用します。

マシンは次のような状態も監視します。

●PVC素材不足

●空気圧不足

● 電気部品の故障

●温度による異常

異常状態が検出されると、制御システムは警報を発したり、該当する動作を停止したりして、包装不良のリスクを軽減します。

生産監視によるPLC制御

AC-600 は、タッチスクリーン HMI を備えた三菱 PLC 制御システムを使用しています。

制御インターフェイスは次のような機能を提供します。

● 生産カウント

● 故障表示

● メンテナンスのリマインダー

● パスワード保護の開始

●温度監視

●機械の状態表示

警報システムは、オペレータがすべてのステーションを手動でチェックすることなく、材料不足、空気圧不足、電気的故障などの問題を特定するのに役立ちます。

製品切り替え用に設計されたツール

カードブリスター包装では、単一の汎用金型が使用されることはほとんどありません。通常、ブリスターキャビティ、切断形状、シール形式は製品によって異なります。

したがって、AC-600 は、さまざまな製品に専用の成形およびダイカット工具を使用します。

付属のツール パッケージには次のものが含まれます。

●成形金型

●ダイカット金型

●ブリスタートランスファーマニピュレーター

●ヒートシール上型×1

●ペーパーカードローダー

●ヒートシール底型×25

標準のモールド構成は、モールドごとに 2 枚のカードを含む 173 × 139 mm の紙カードをサポートします。

他のカード寸法または製品レイアウトについては、KEDE が必要なパッケージ形式に従って対応するツールを提供できます。

主要コンポーネント

厳選された電気コンポーネントとモーションコントロールコンポーネントは、確立された産業ブランドから調達されています。

正確なコンポーネント構成は、最終的な機械の見積書で確認する必要があります。

機械の構造

AC-600 フレームは溶接鋼板から製造され、構造の安定性を向上させるために応力除去処理が施されています。

関連する接触領域には、クロムメッキおよびステンレス鋼の表面が使用されています。精密に仕上げられたガイド レールとトランスミッション コンポーネントは、成形、搬送、シール中のスムーズな動きを維持します。

この構造は、日常的な清掃とメンテナンスを管理しやすくしながら、継続的な産業運転を目的としています。

技術仕様

梱包と配送

自動バッテリーペーパーブリスター成形シーリングマシンは、出荷前にストレッチフィルムで保護され、木製パレットに固定されています。

標準的な納品は、最終的な機械構成とツールの要件に応じて、頭金確認後 60 日以内に予定されています。

AC-600 は CE 認証を受けています。

よくある質問

AC-600はどのような製品をパッケージ化できますか?

この機械は、電池、電子機器、文房具、ハードウェア、自動車部品、化粧品、玩具、カード付きブリスター包装を必要とするその他の消費者製品などの中小型製品に適しています。

バッテリーペーパーブリスター成形シーリングマシンはどのような種類のブリスター包装を製造しますか?

これは、形成された PVC/PET ブリスターが紙カードにヒートシールされる、ハーフカバー カード付きブリスター包装用に設計されています。

最大成形深さはどのくらいですか?

製品、材質、金型の形状により異なりますが、最大成形深さは50mmとなります。

機械はさまざまなサイズの製品に対応できますか?

はい。製品寸法、ブリスター形状、紙カードサイズに合わせて成形金型、打抜き金型を設計します。

この機械は 1 時間あたり何パック生産できますか?

標準構成では、2 カード金型レイアウトで約 2,700 パック/時間の生産が可能です。実際の出力は製品と金型の構成によって異なります。

紙カードのサイズはカスタマイズできますか?

はい。ツーリングとカード装填の配置は、さまざまな紙カードの寸法やパッケージングのレイアウトに適合させることができます。

機械はどのような厚さの材料を処理できますか?

指定された PVC/PET 材料の厚さの範囲は 0.15 ～ 0.5 mm です。

機械にはどのような PLC が使用されていますか?

標準マシンは、タッチスクリーン HMI を備えた三菱 FX3G40MT PLC を使用します。

機械は CE 認定を取得できますか?

はい。 AC-600 は CE 認証を受けています。

KEDE は設置や販売後のサポートを提供できますか?

はい。 KEDE は、設置およびテストの支援、保証サービス、および長期の技術サポートを提供します。必要に応じてオンサイトエンジニアサービスも手配できます。
